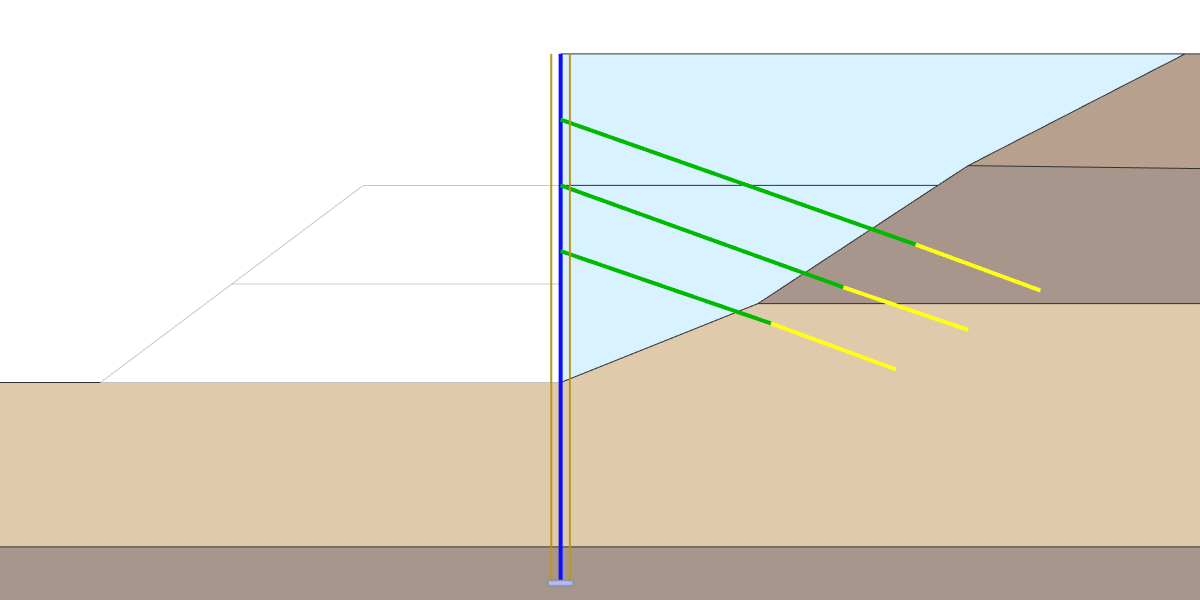

НДС
- Напряжения, деформации и перемещения в грунте
- Напряжения на контакте грунтовых и конструктивных элементов
- Усилия и перемещения в конструкциях
О программе
Подробное описание геотехнической программы SiO 2D
Преимущества
Особенности SiO 2D
Типы расчётов
Расчёты, доступные в SiO 2D
Решаемые задачи
Геотехнические расчёты в SiO 2D
Верификация
Задачи из верификационного отчёта
Установка
Системные требования
Поддержка
Справочные материалы
Преимущества
Особенности SiO 2D
Понятный интерфейс
- Работа в режимах Модель, Сетка, Стадии, Результаты
- Быстрый доступ к необходимым опциям
- Командная строка и переменные
- Светлая и тёмная темы
Простое создание схемы
- Графическое создание расчётной модели
- Ввод данных с помощью командной строки
- Импорт геометрии из CAD-приложений
- Встроенные материалы и сортаменты
Автоматическая сетка
- Глобальная крупность
- Локальное измельчение
- Пользовательские настройки
- Оценка качества элементов
Стадийность возведения
- Активация и деактивация объектов
- Настройки параметров расчёта
- Интерактивное дерево стадий
Точные расчёты
- НДС и учёт пластических деформаций
- Устойчивость и предельное состояние
- Гидростатика и стационарная фильтрация
- Консолидация и псевдостатика
Наглядные результаты

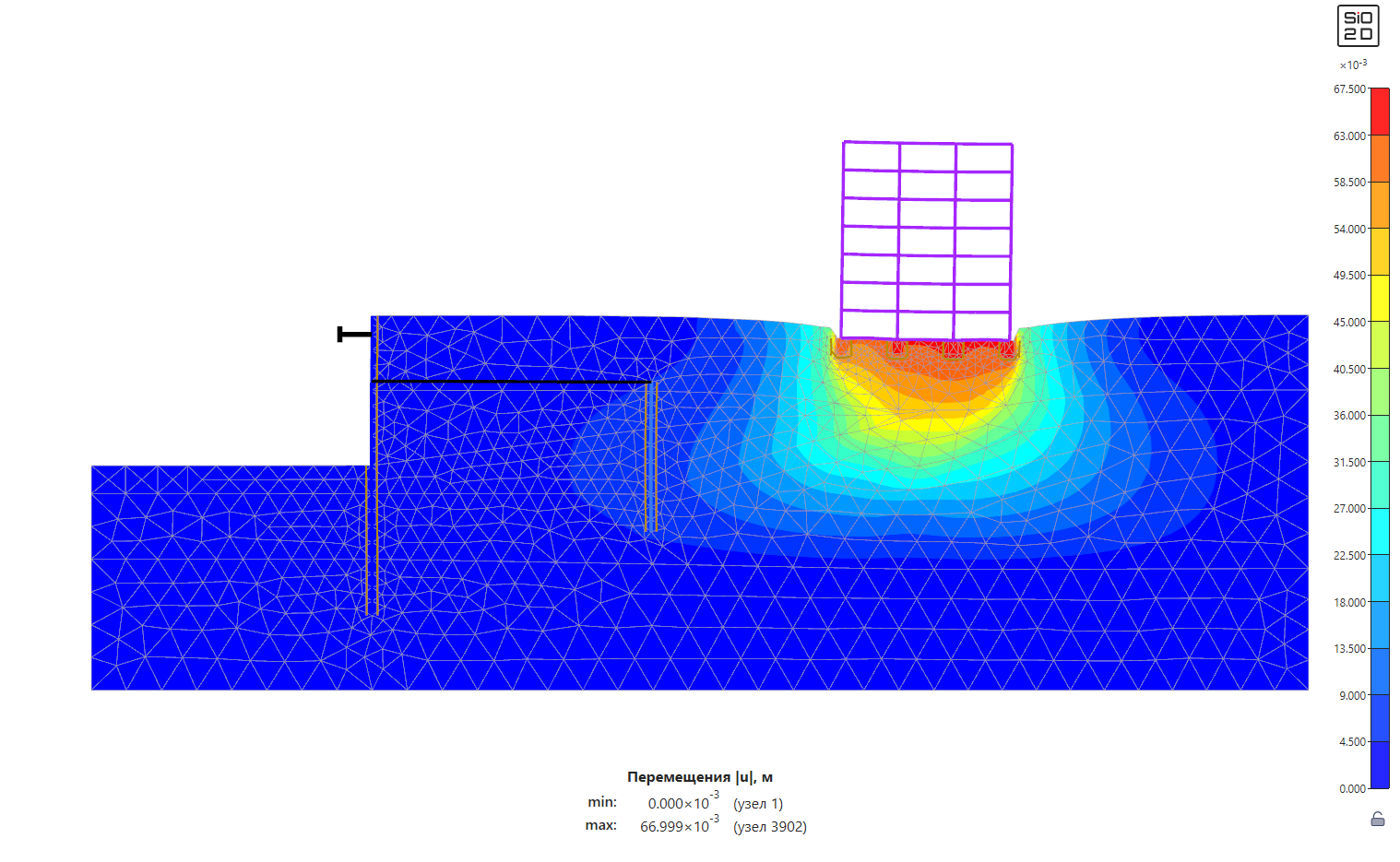

- Напряжения, перемещения и усилия
- Поровые давления и кривая депрессии
- Изополя, векторы и эпюры
- Таблицы параметров и результатов
Актуальная версия: SiO 2D v2026.0.0
Дата выхода: 17 сентября 2026 г.
Краткий список изменений и улучшений:
- Модель Hardening soil
- Нелинейное поведение конструкций
- Обновлённая модель анкеров и свай
- Задание несущей способности свай по графикам
- Нестационарная фильтрация
- SiO 2D API
- Всплывающие подсказки
- Улучшения в графике
- Обновлённые таблицы результатов
- Оптимизация работы
Типы расчётов
Расчёты, доступные в SiO 2D
Деформационные расчёты
Напряжения, деформации и усилия
Напряжения по K0
Расчёт природного напряжённого состояния грунтового массива на стадии «Начальная» с использованием заданного коэффициента бокового давления K0 для определения горизонтальных напряжений.
Деформации не определяются, напряжения строго вертикальны и горизонтальны, при этом касательных напряжений нет.
Деформации и напряжения
Расчёт природного напряжённого состояния грунтового массива на стадии «Начальная» с использованием заданного коэффициента поперечного расширения v для определения бокового давления.
Результатом расчёта являются как деформации, так и напряжения, в том числе касательные. Это расчёт гравитационного нагружения.
НДС
Упругий или упругопластический расчёт для напряжённо-деформированного состояния в зависимости от выбранных воздействий: нагружение, экскавация, изменение УГВ и пр.
Позволяет определить напряжения, перемещения и усилия в элементах. Используется для моделирования стадийности строительства.
Консолидация – нагружение
Тип расчёта позволяет задать время, в течение которого при изменении напряжённого состояния в расчётной схеме будет генерироваться и рассеиваться избыточное поровое давление.
Используется для моделирования возведения сооружения, например, отсыпки дамбы или насыпи во времени.
Консолидация – рассеивание
Тип расчёта для автоматического определения времени, которое требуется для рассеивания избыточного порового давления по заданному критерию.
Используется для расчёта времени консолидации сооружений на слабых грунтах.

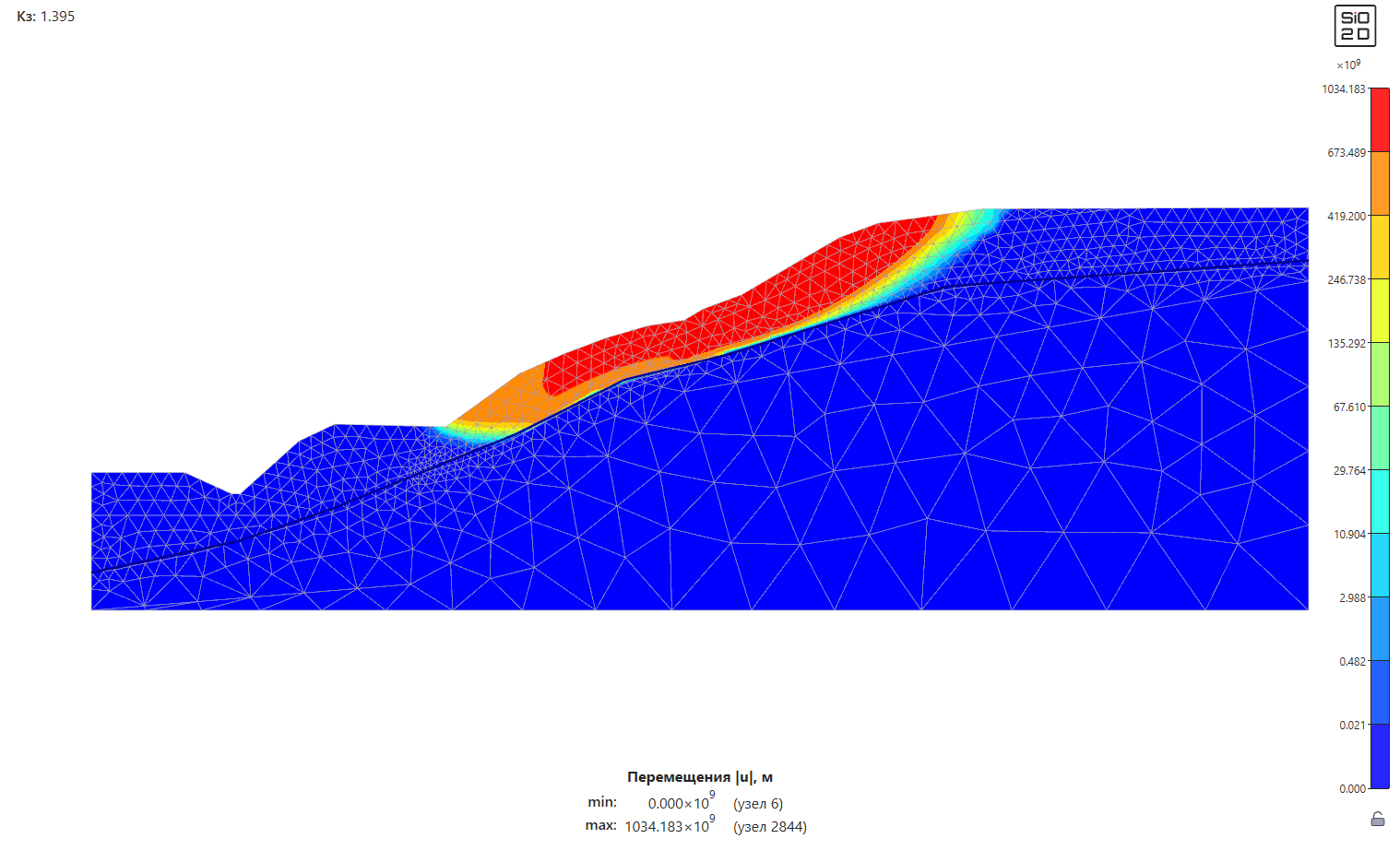

Предельное состояние
Оценка запаса надёжности относительно напряжённого состояния, которое было получено на предыдущей стадии. Расчёт производится методом снижения прочностных характеристик.
Используется для расчётов устойчивости и несущей способности.
Псевдостатика
Расчёт, аналогичный НДС, но с возможностью задать дополнительные сейсмические силы через заданные ускорения.
Используется для расчётов сооружений в сейсмических районах.
Фильтрационные расчёты
Поровые давления, скорости фильтрации и кривая депрессии
Гидростатический
Гидростатический расчёт используется для расчёта поровых давлений в предположении горизонтальности уровня грунтовых вод.
Наследовать условия
Если нет изменения гидравлических условий, то после стадии, в которой выполнен расчёт фильтрации, можно использовать вариант расчёта «Наследовать условия». В этом случае будут браться результаты гидростатического или стационарного расчёта.
Стационарный
Стационарная фильтрация или установившееся движение водного потока показывает результаты для момента времени, когда изменение порового давления не происходит, то есть достигается установившееся течение.
Нестационарный
Нестационарная фильтрация или неустановившееся движение водного потока показывает распределение поровых давлений для заданного момента времени.
Решаемые задачи
Геотехнические расчёты в SiO 2D
Фильтрация
- Поровое давление воды
- Гидростатический расчёт
- Установившаяся фильтрация
- Нестационарная фильтрация

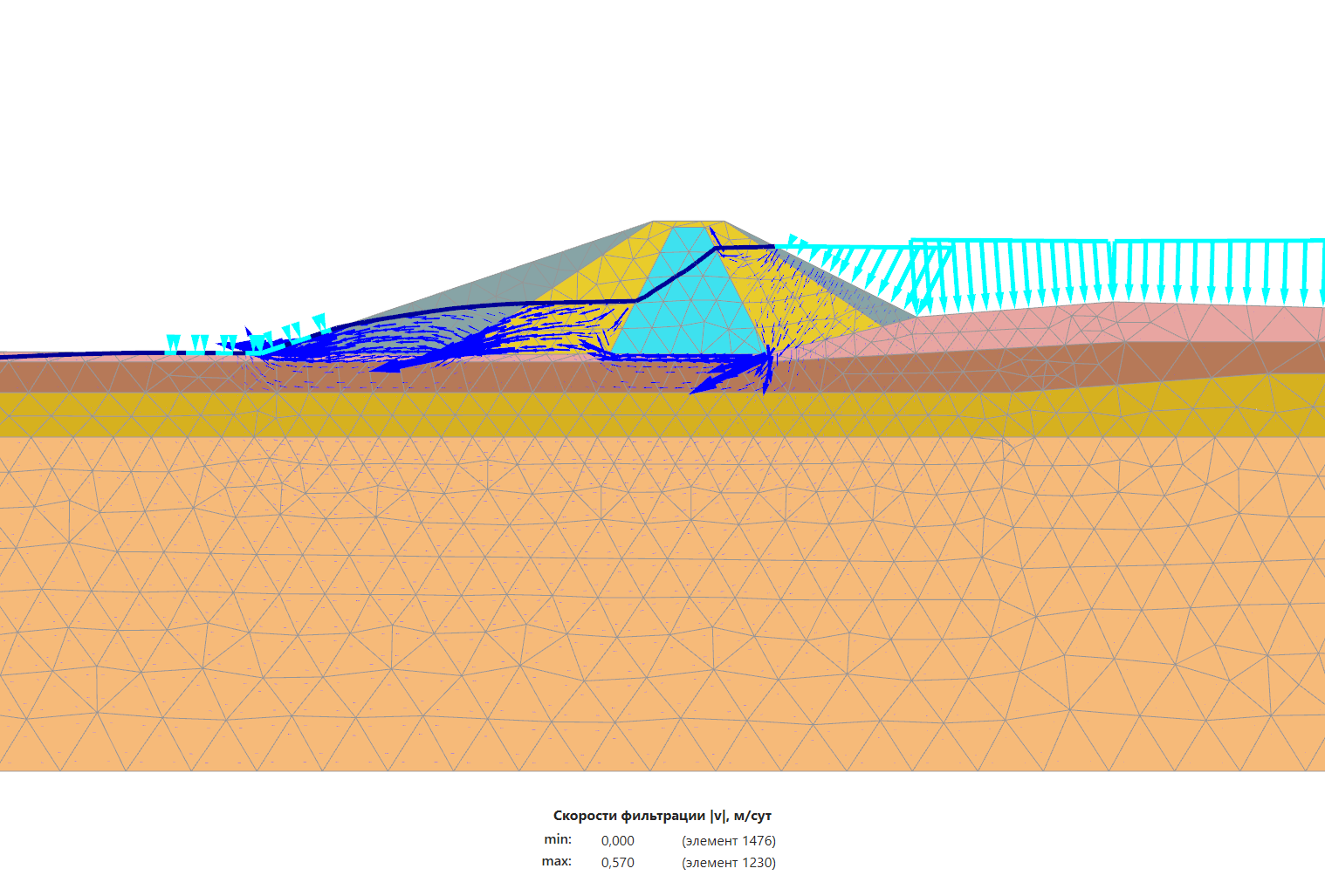

- Кривая депрессии и скорости фильтрации
Предельное состояние
- Расчёты по I и II группам предельных состояний
- Оценка устойчивости методом снижения прочностных характеристик
Консолидация
- Расчёт времени консолидации
- Рассеивание поровых давлений

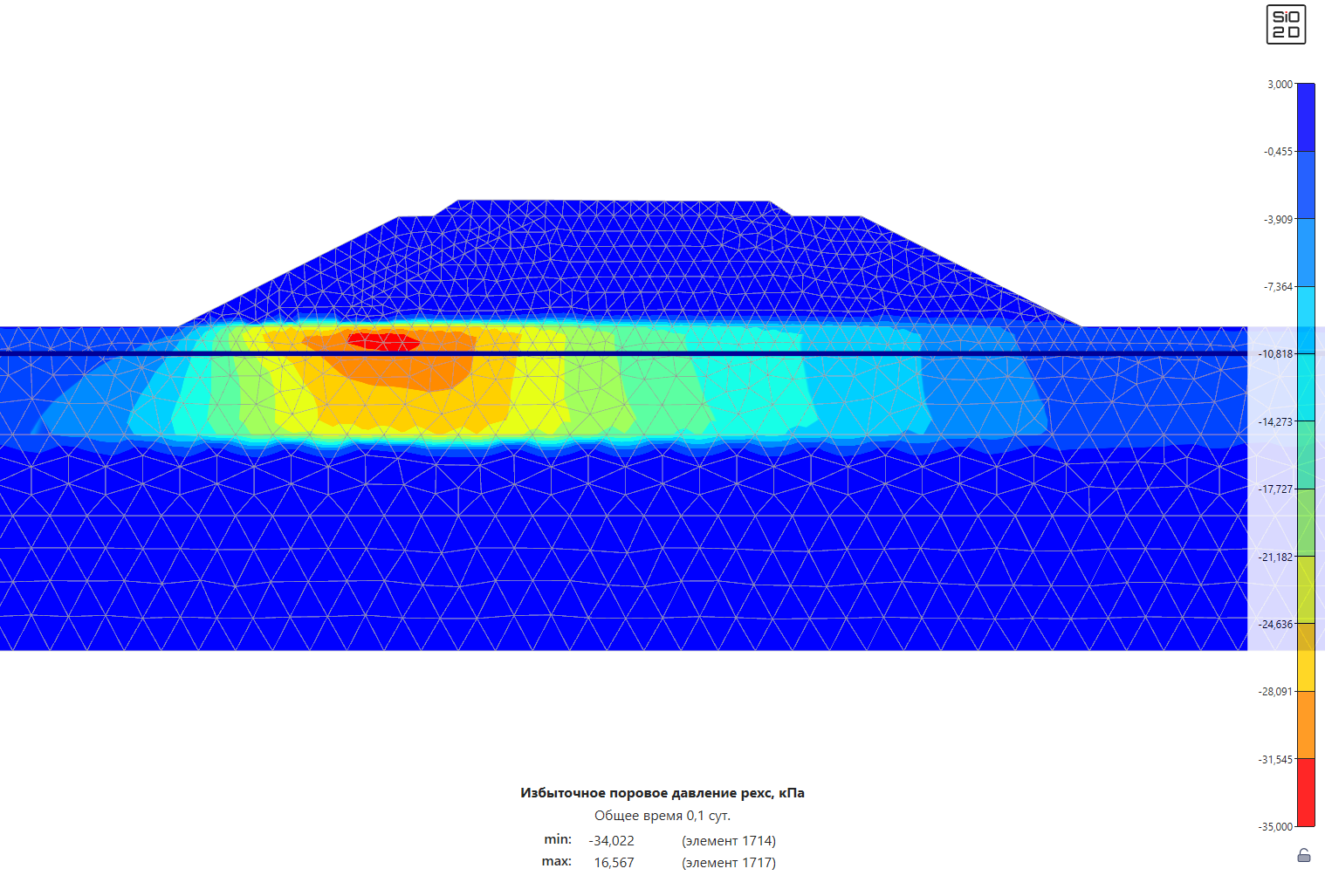

- Расчёт избыточного порового давления
Доступные результаты
Визуализация результатов в SiO 2D

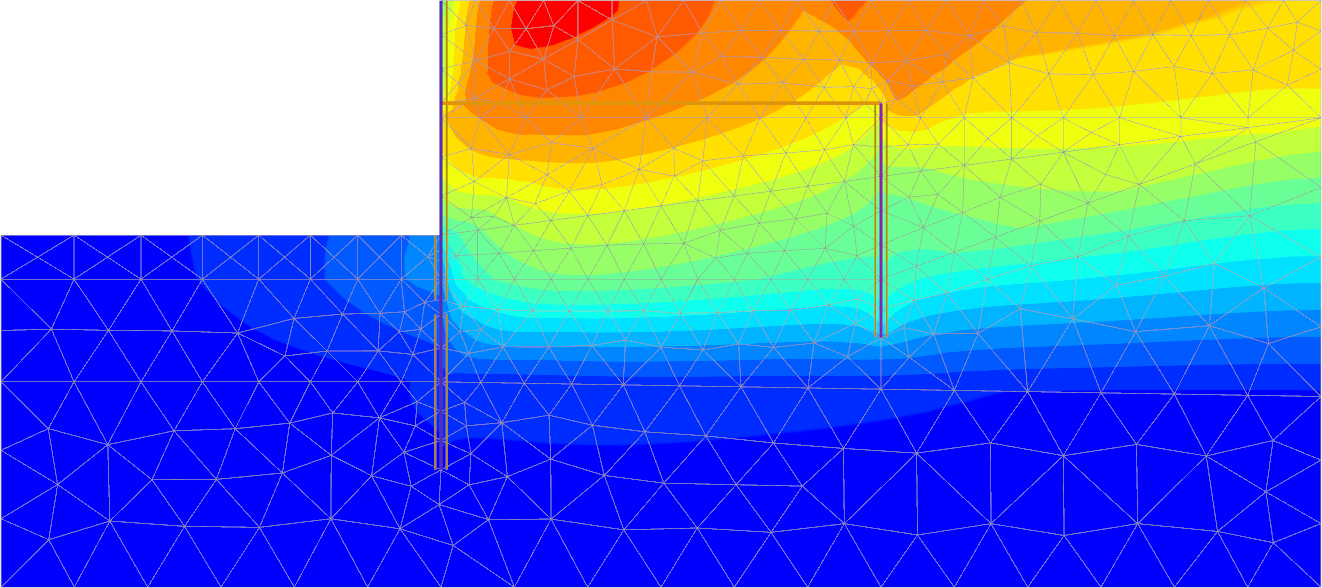

Изополя
цветные изополя в кластерах

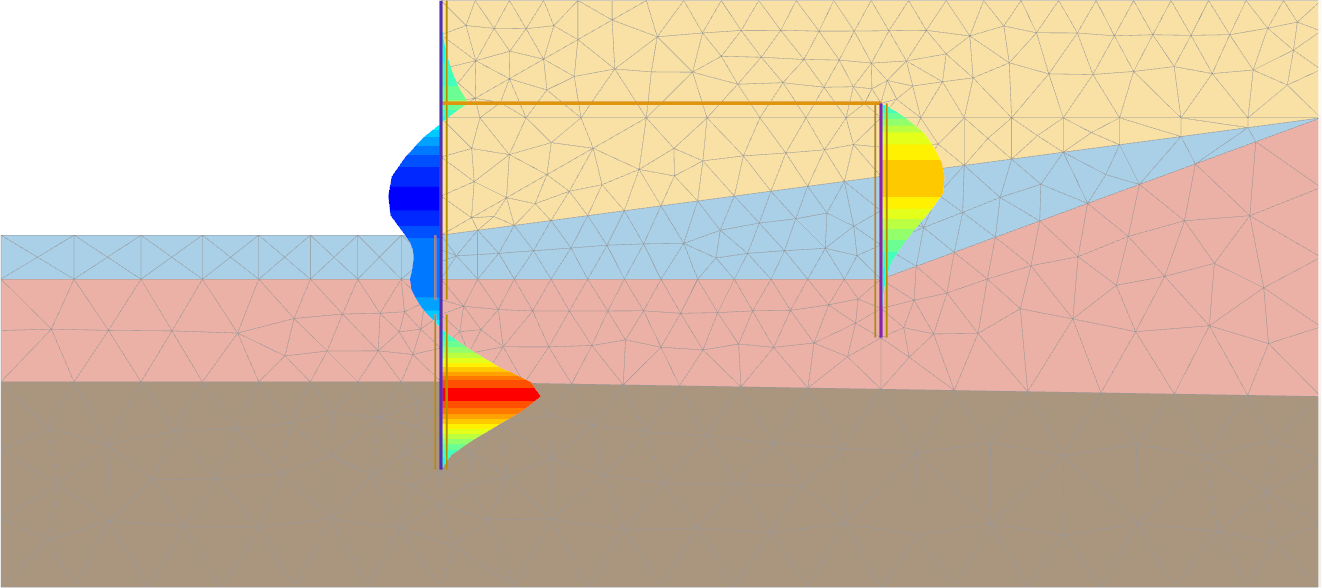

Эпюры
эпюры в элементах и разрезах

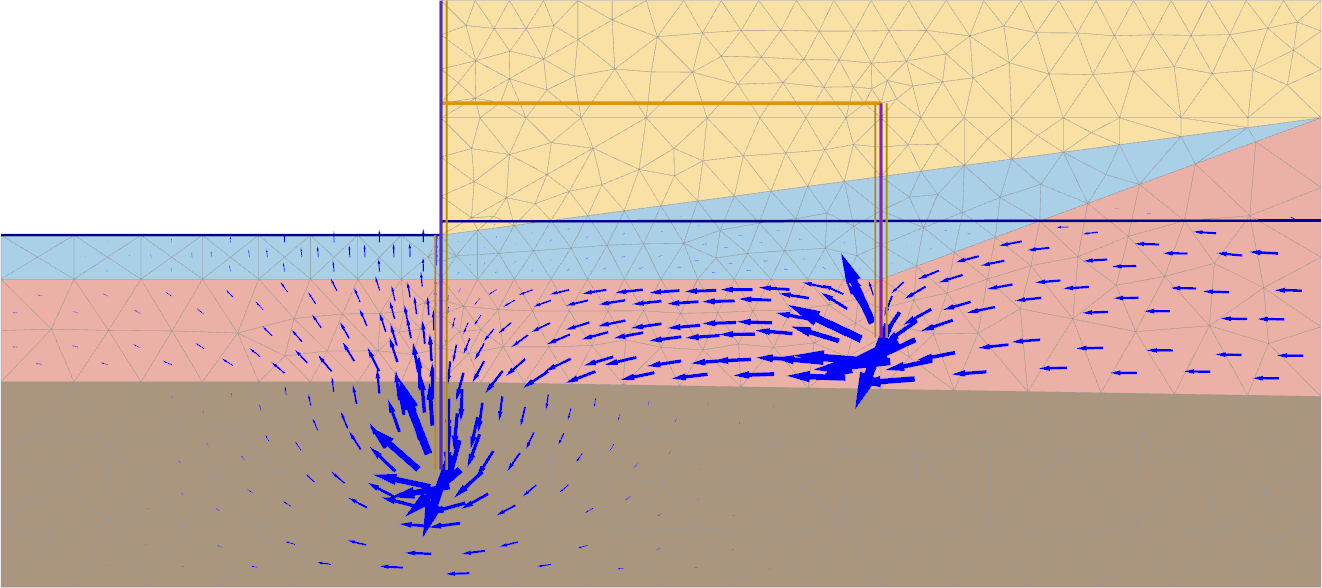

Векторы
векторные поля

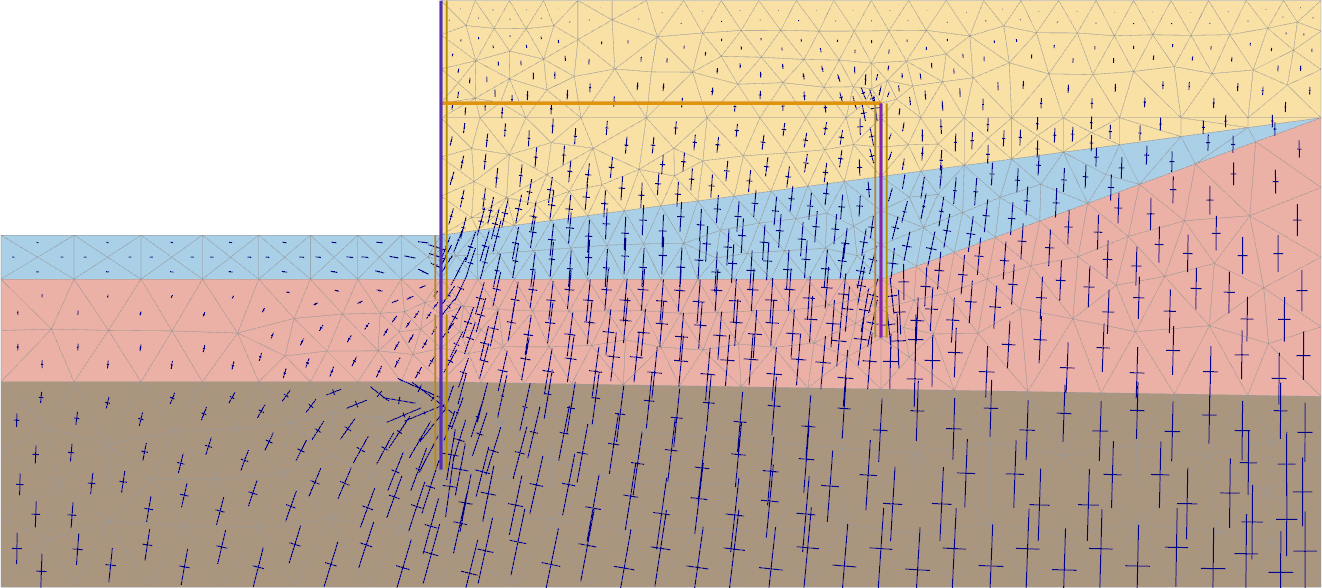

Оси тензора
оси эллипсов напряжений и деформаций

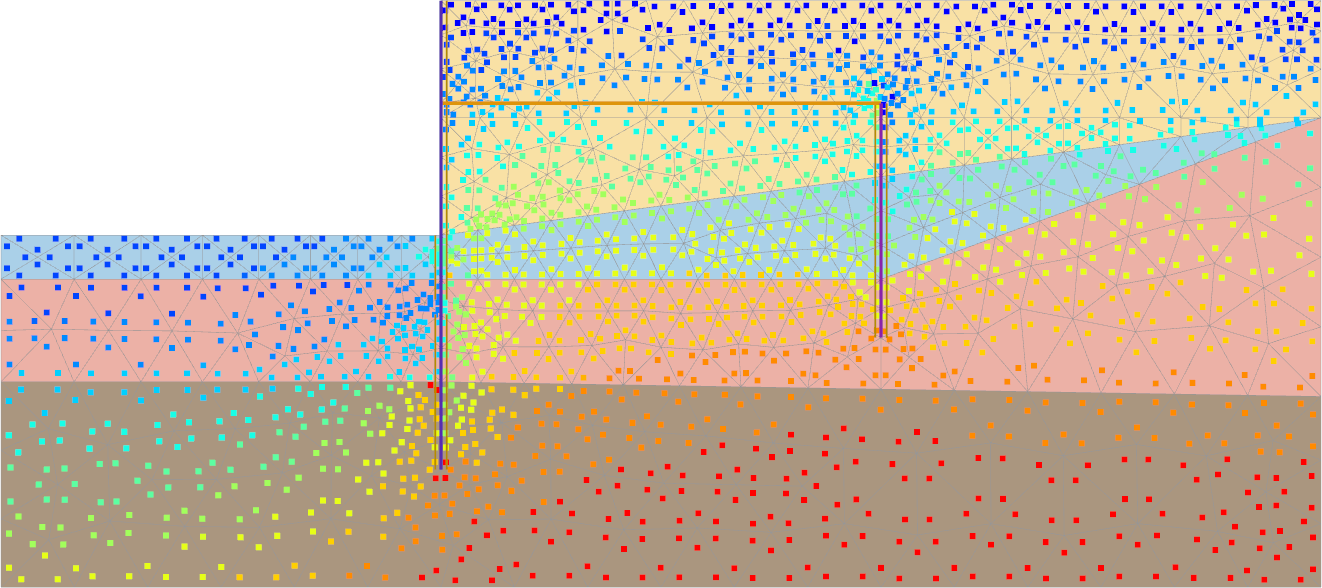

Пиксели
результаты в узлах и точках напряжений

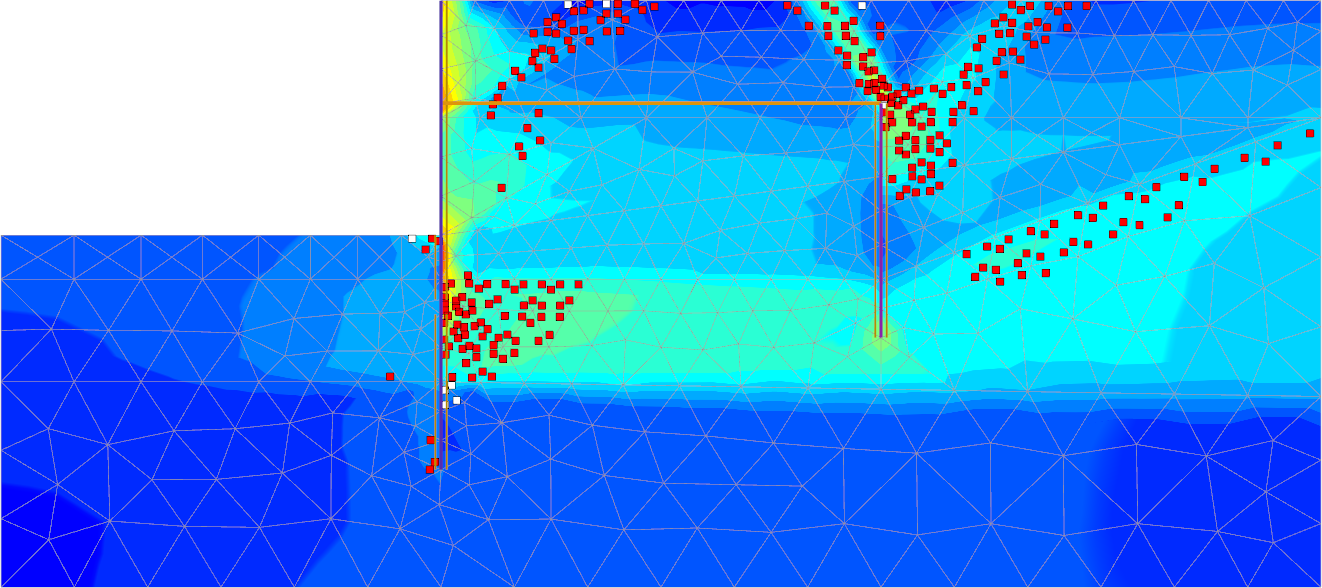

Индикаторы
точки состояния грунта и конструкций
Верификация
Задачи из верификационного отчёта SiO 2D
Надёжность SiO 2D подтверждается большим числом верификационных задач. Максимальная относительная погрешность не превышает допустимых пределов*.
* Результаты, представленные ниже, могут незначительно отличаться от результатов, полученных в других версиях программы
Линейно-упругаямодель
Задачи, подтверждающие корректность реализации линейно-упругой модели грунта
Расчёты предельных состояний
Задачи, подтверждающие корректность реализации расчётов предельных состояний
Фильтрация
Задачи, подтверждающие корректность реализации расчётов фильтрации
Консолидация грунта
Задачи, подтверждающие корректность реализации расчёта консолидации
Модель компрессионного сжатия
Задачи, подтверждающие корректность реализации модели компрессионного сжатия грунта
Модель Хука-Брауна
Задачи, подтверждающие корректность реализации модели Хука-Брауна
Расчёты конструкций
Задачи, подтверждающие корректность реализации расчётов конструктивных элементов
Установка
Системные требования
| Операционная система | Windows 10 64-bit (v1809 и новее) Windows 11 64-bit Astra Linux Special Edition 1.8 Альт Рабочая станция 10 Альт Рабочая станция 11 АльтерОС 2025 РЕД ОС 8 | |
| Видеокарта | от 2010 года и новее | |
| Свободное место на диске | от 5 Гб зависит от размера расчётной схемы | |
| Свободная оперативная память для расчёта | от 3 Гб зависит от размера расчётной схемы |
Рекомендации:
- Чем больше ядер в процессоре, тем быстрее выполняется расчёт и другие действия
- Рекомендуется общий объём оперативной памяти не менее 16 Гб
- Видеокарта в расчётах не используется. Чем мощнее видеокарта, тем выше скорость отображения графики
Сертификаты совместимости с Linux
Официальные подтверждающие документы совместимости с отечественными ОС

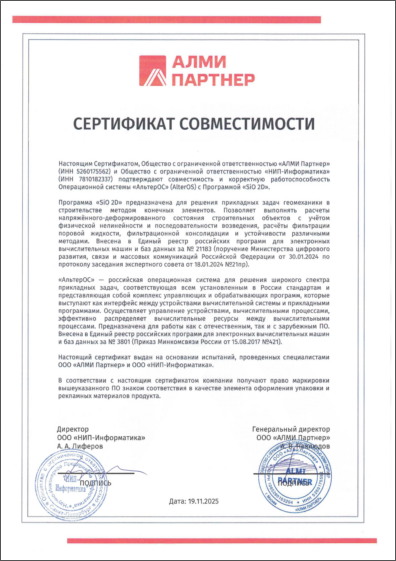

АльтерОС
ООО «АЛМИ Партнер»
РЕД ОС
ООО «РЕД СОФТ»

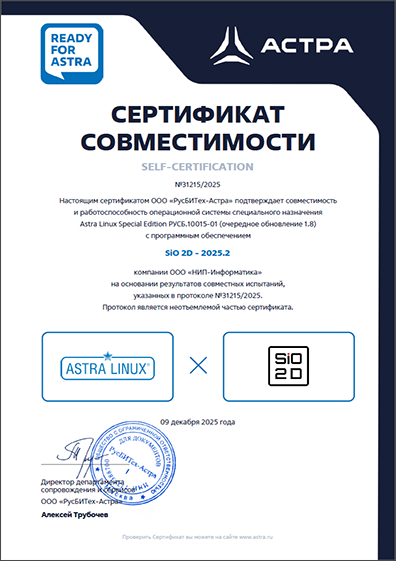

Astra Linux Special Edition 1.8
ООО «РусБИТех-Астра»

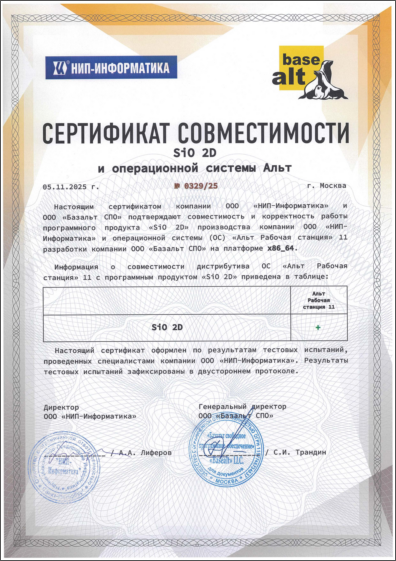

Альт Рабочая станция 11
ООО «Базальт СПО»

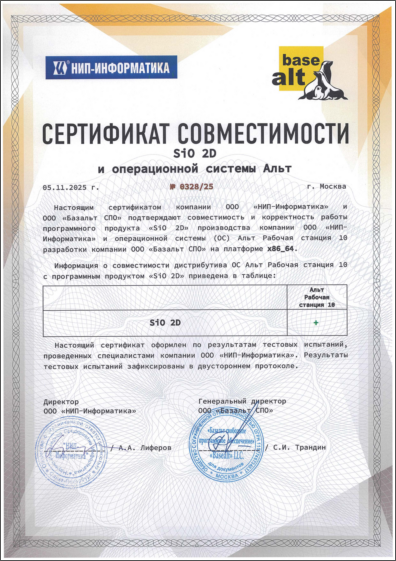

Альт Рабочая станция 10
ООО «Базальт СПО»
