Локальные очистные сооружения в Калужской области

Расчёт устойчивости подпорных стен в местах установки локальных очистных сооружений

Ферзиковский район, Калужская область, автомобильная дорога Р-132, мост через реку Дугна

Кажарский Алексей Витальевич
кандидат технических наук
ДВГУПС
+7 914 203-85-22
kazharskii@gmail.com

Описание проекта

Проектом капитального ремонта моста была предусмотрена установка локальных очистных сооружений перед мостом в количестве 4 штук. Однако из-за ограниченного пространства полосы отвода потребовалось разработать и обосновать техническое решение по монтажу локальных очистных сооружений в земляное полото автомобильной дороги.

Расчёты в SiO 2D

Требовалось выполнить оценку дополнительного воздействия от временной нагрузки на ЛОС от автомобильного транспорта.
По результатам расчётов были внесены корректировки в проектное решение. Проект получил положительное заключение ФАУ «Главгосэкспертиза России».

Рисунок 6.5
Максимальные перемещения ЛОС на стадии 4, м.
Рисунок 6.1
Полные перемещения модели на стадии 4, м.
Рисунок 6.10
Области сдвиговых деформаций для стадии 4 с правой стороны. Куст 1.425

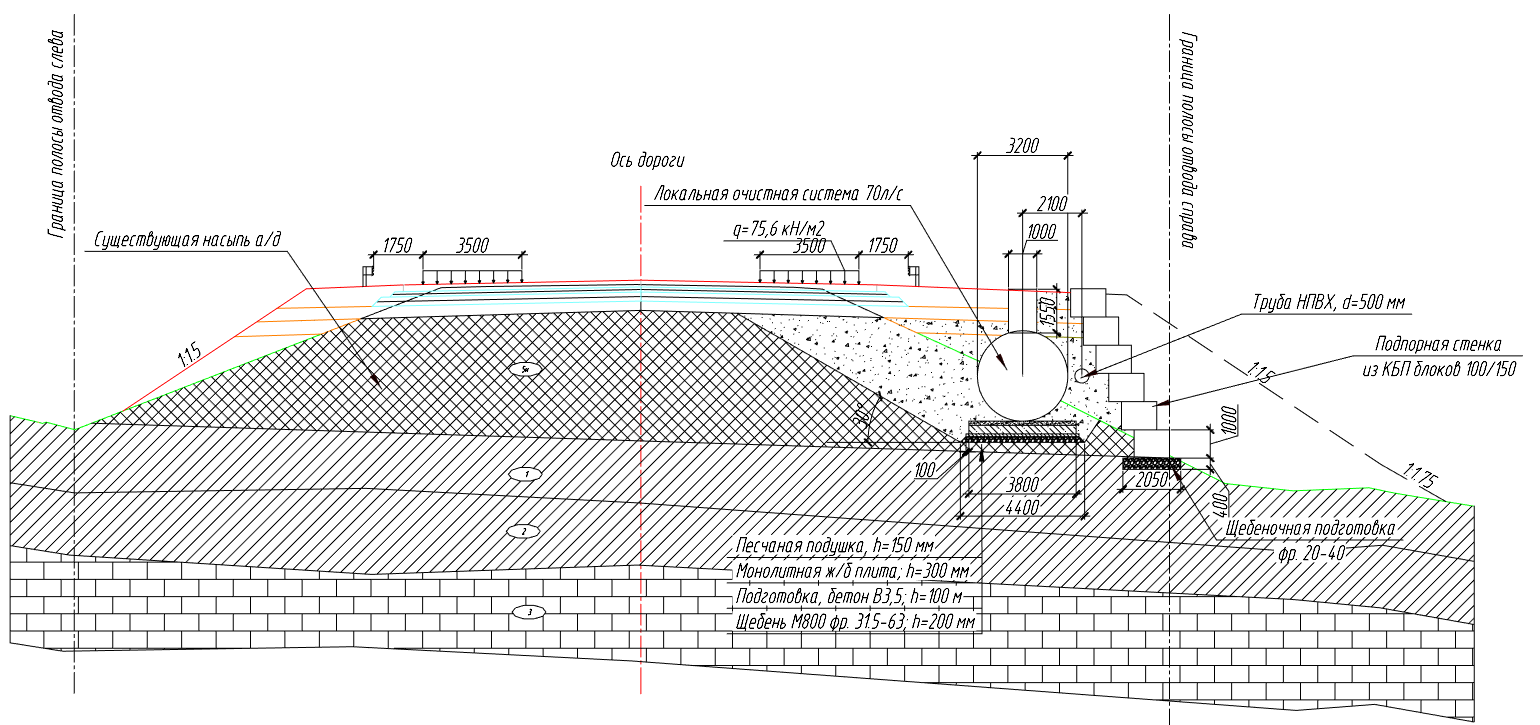

Рисунок 4.1
Фрагмент расчётной схемы. 1 – тело насыпи; 2 – блок КПБ; 3 – засыпка из щебня; 4 – фундамент ЛОС; 5 – подготовка из бетона и щебня; 6 – ИГЭ 1; 7 – плитный элемент ЛОС; 8 – интерфейс взаимодействия «стеклопластик-грунт»; 9 – интерфейс на боковой поверхности блока КПБ; 10 – интерфейс на подошве блока КПБ

Рисунок 5.3
Фрагмент расчётной схемы на стадии 2
Рисунок 5.4
Фрагмент расчётной схемы на стадии 3
Рисунок 5.5
Фрагмент расчётной схемы на стадии 4
Рисунок 5.6
Фрагмент расчётной схемы на стадии 7

Кажарский Алексей Витальевич

кандидат технических наук
ДВГУПС

SiO 2D — отечественная разработка. Программа активно развивается и позволяет решать широкий спектр геотехнических задач, включая устойчивость, консолидацию, фильтрацию.

SiO 2D имеет удобный пользовательский интерфейс и необходимый набор функций для моделирования различных конструкций: георешёток, свай, плит, анкеров.

Выполненные в SiO 2D расчёты позволили обосновать необходимость и достаточность принятых проектных решений, что было подтверждено положительным заключением ФАУ «Главгосэкспертиза России».
