Учебные материалы

В этом видео рассмотрен расчёт одномерной осадки в программе SiO 2D. Видео основано на первом учебном примере из руководства пользователя SiO 2D.

В этом видео рассмотрен расчёт устойчивости методом снижения прочности в программе SiO 2D. Видео основано на втором учебном примере из руководства пользователя SiO 2D.

В этом видео на примере расчёта фундаментов мелкого заложения рассматриваются типы контактных взаимодействий (интерфейсы) в SiO 2D. Видео основано на третьем учебном примереиз руководства пользователя SiO 2D.

Общая информация о серии роликов и работе с демоверсией программы SiO 2D.

Пример расчёта устойчивости простого откоса с учётом сейсмичности 8 баллов. Ролик позволяет ознакомиться с программой SiO 2D: особенности работы и выполнение расчётов.

Краткое описание программы просмотра результатов позволяет оценить возможности программы при сопоставлении разных результатов, полученных в одной расчётной схеме. Дано описание особенностей результатов расчёта предельного состояния методом снижения прочности.

Возможности редактирования расчётной схемы и работы со стадиями с помощью функций правой кнопки мыши. Для выполнения расчётов устойчивости в требуемых местах показана работа с опцией исключения кластеров из расчёта снижения прочности.

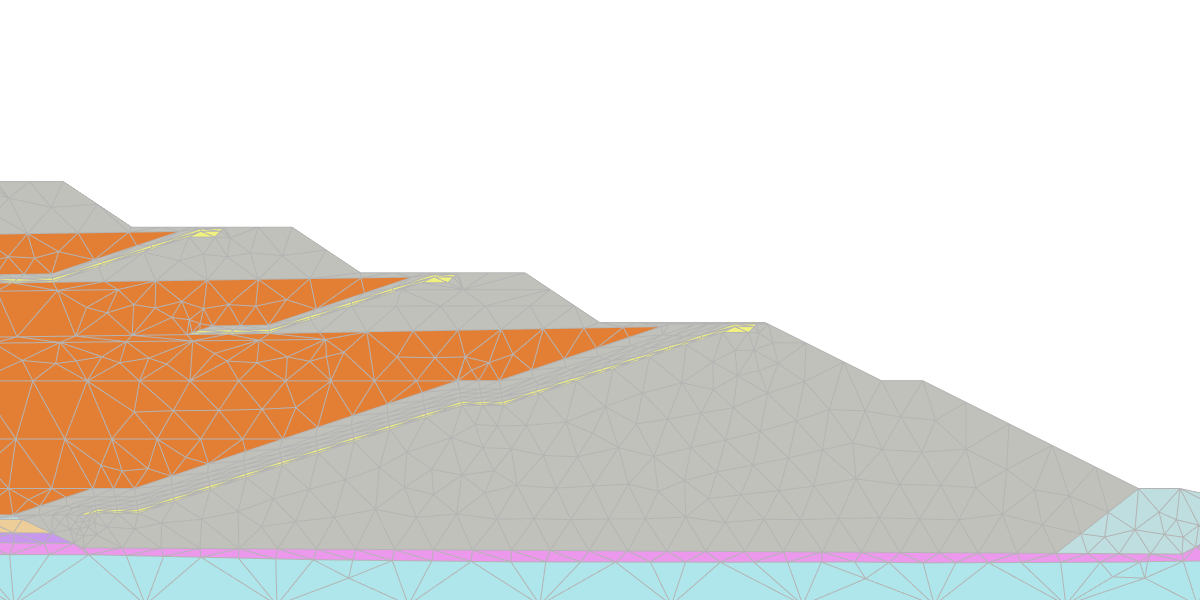

Распространённый верификационный пример с тонкой прослойкой слабого грунта для оценки результатов расчёта устойчивости. Получаемая поверхность скольжения не является круглоцилиндрической и предопределяется геологическим строением.

Для примера в расчётную схему добавлена геосинтетическая армирующая прослойка. Показано, как влияет на коэффициент устойчивости предельная прочность, осевая жёсткость и контактное взаимодействие элемента «Геосинтетика».

Одним из способов оценки устойчивости сооружений на слабых грунтах является расчёт с недренированной прочностью. Показано, что использование недренированной прочности приводит к специфическим поверхностям скольжения, которые имеют вытянутую форму и не совпадают с круглыми цилиндрами. Это связано с отсутствием трения в критерии прочности Мизеса.

Более реальный пример, который демонстрирует применение SiO 2D в качестве инструмента для принятия проектного решения в расчётах устойчивости. Пример представлен тремя расчётами, на основании которых решена задача необходимого усиления насыпи (дамбы) за счёт геосинтетического армирования.

Наряду с оценкой устойчивости, о которой говорится в предыдущих 8 роликах, одной из важных задач геотехники является проектирование ограждающих конструкций. В примере показана простая конструкция котлована с одной распоркой. Дано описание принципов создания таких конструкций с учётом контактного взаимодействия в элементе «Интерфейс».

Результаты расчётов, которые требуются для проектирования конструктивных элементов сооружений: осевые усилия, изгибающие моменты и поперечные силы.

Пример изменения длины распорки, которая моделируется с помощью специального элемента «Распорка в точке», предназначенного для симметричных схем.

Результаты расчётов, которые требуются для проектирования конструктивных элементов сооружений: осевые усилия, изгибающие моменты и поперечные силы.

Третья группа примеров посвящена фильтрационным задачам. Расчёты стационарной фильтрации позволяют определять положение кривой депрессии, а при наличии дрены — регулировать уровень водопонижения. В ролике показаны фильтрационные результаты расчёта: скорости фильтрации, напоры, градиенты, поровые давления и распределение степени водонасыщения.

На примере однородной дамбы показано, как кривая депрессии влияет на устойчивость откоса. Элемент «Дрена» в SiO 2D позволяет регулировать уровень водопонижения и снижать гидродинамическое давление, что обеспечивает устойчивость откоса дамбы.

Классический пример дамбы из песка с водонепроницаемым ядром демонстрирует возможность учитывать поведение неполностью водонасыщенных грунтов и распределение степени водонасыщения за счёт всасывания и капиллярного поднятия. Также показано, как разница в коэффициентах фильтрации влияет на положение кривой депрессии.

Завершающий пример показывает влияние гидродинамических сил на устойчивость откосов выемки или котлована. С помощью элемента «Дрена» производится оценка водопонижения, которое необходимо для обеспечения устойчивого состояния откосов.
