Компрессионное сжатие грунта

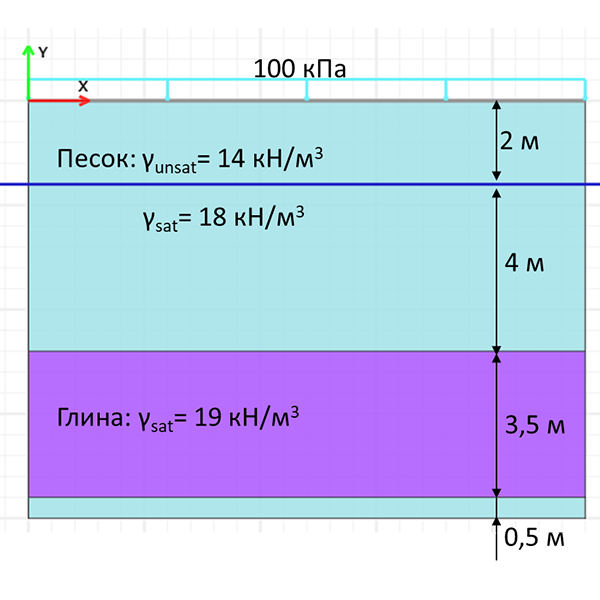

Рис. 3.1.1
Расчётная схема
Геометрия | ||
d = 10 м | высота образца | |
b = 30 м | ширина образца | |
Нагрузка | ||
p = 100 кПа | линейная нагрузка |
Свойства материалов
В расчётной схеме используются два вида грунта:
- 1 – песок (верхний и нижний слои): задаётся условно с помощью линейно-упругой модели
- 2 – глина (средний слой): задаётся с помощью модели компрессионного сжатия, для которой необходимо ввести два параметра нелинейной сжимаемости грунта: λ* — модифицированный коэффициент объёмной сжимаемости, который характеризует сжимаемость на ветви первичного изотропного сжатия, и κ* — модифицированный коэффициент объёмного расширения/повторного сжатия, который характеризует расширение/сжимаемость на ветви повторного изотропного сжатия и разгрузки
Линейно-упругая модель
№ | Параметр | Значение | Наименование | |
1 | γ_unsat | 14,5 кН/м³ | удельный вес в неводонасыщенном состоянии | |
2 | γ_sat | 18 кН/м³ | удельный вес в водонасыщенном состоянии | |
3 | E | 100 000 кН/м² | модуль деформации | |
4 | ν | 0,3 | коэффициент Пуассона | |
5 | K0 | 0,5 | коэффициент бокового давления |
Модель компрессионного сжатия (объёмной сжимаемости)
№ | Параметр | Значение | Наименование | |
1 | γ_unsat | 19 кН/м³ | удельный вес в неводонасыщенном состоянии | |
2 | γ_sat | 19 кН/м³ | удельный вес в водонасыщенном состоянии | |
3 | e_init | 0,8 | коэффициент начальной пористости | |
4 | λ* | 0,04 | модифицированный коэффициент объёмной сжимаемости | |
5 | κ* | 0,01 | модифицированный коэффициент объёмного расширения/повторного сжатия | |
6 | ν_ur | 0,15 | коэффициент бокового расширения при разгрузке и повторном нагружении | |
7 | c | 3 кН/м² | удельное сцепление | |
8 | φ | 20° | угол внутреннего трения |
Расчётные случаи и нагрузки
Случай | Наименование | |
1 | нормально уплотнённое состояние (OCR = 1) | |
2 | переуплотнённое состояние, задаваемое с помощью эквивалентной нагрузки (POP); давление предуплотнения σ_р = 150 кПа | |
3 | переуплотнённое состояние, задаваемое с помощью коэффициента переуплотнения (OCR) |
Случай 1. Нормально уплотнённое состояние
Эталонное решение
Аналитический расчёт сжимаемости грунтового слоя, заданного моделью компрессионного сжатия, выполняется по формулам ниже.
Эффективные вертикальные напряжения от собственного веса для середины слоя глины:
σ_zz' = h_1 ∙ γ_unsat + h_2 ∙ (γ_sat(п) − γ_w ) + 0,5 ∙ h_3∙(γ_sat(г) − γ_w)
σ_zz' = 2 ∙ 14 + 4 ∙ (18 − 10) + 0,5 ∙ 3,5 ∙ (19 − 10) = 75,75 кПа
Величина осадки слоя глины от внешней нагрузки 100 кПа составит:
S_гл(ну) = lg((σ_zz' + ∆σ') / σ_zz') ∙ (C_c ∙ H_сл) / (1 + e_0 ) = 2,3 ∙ λ* ∙ H_сл ∙ lg(σ_zz' + ∆σ') / σ_zz'
На основании того, что C_c = λ* ∙ 2,3 ∙ (1 + e_0)
S_гл(ну) = 0,04 ∙ 2,3 ∙ 3,5 ∙ lg((75,75 + 100)/75,75) = 0,1177 м
Результаты в SiO 2D
Нормально уплотнённое состояние в SiO 2D моделируется с помощью коэффициента переуплотнения OCR = 1. В этом случае исторические напряжения равны бытовым.
Сначала производится расчёт начальной стадии («Напряжения по К0»), на которой необходимо активировать все грунтовые кластеры. По результатам расчёта начальной стадии можно определить эффективные вертикальные напряжения для середины слоя глины от собственного веса (рис. 3.1.2).
На следующей стадии к модели прикладывается равномерно распределённая нагрузка p = −100 кПа, выполняется расчёт НДС. По результатам расчёта этой стадии определяется величина сжимаемости среднего слоя глины.
Для сравнения сжимаемости слоя глины, заданного моделью компрессионного сжатия, с аналитическим решением необходимо вычислить вертикальные перемещения только в среднем слое, выключив верхний и нижний кластеры (рис. 3.1.3).
Величина осадки слоя глины в SiO 2D определится как разница между вертикальными перемещениями кровли и подошвы слоя:
S_гл(1) = 0,119 − 0,001 = 0,1180 м

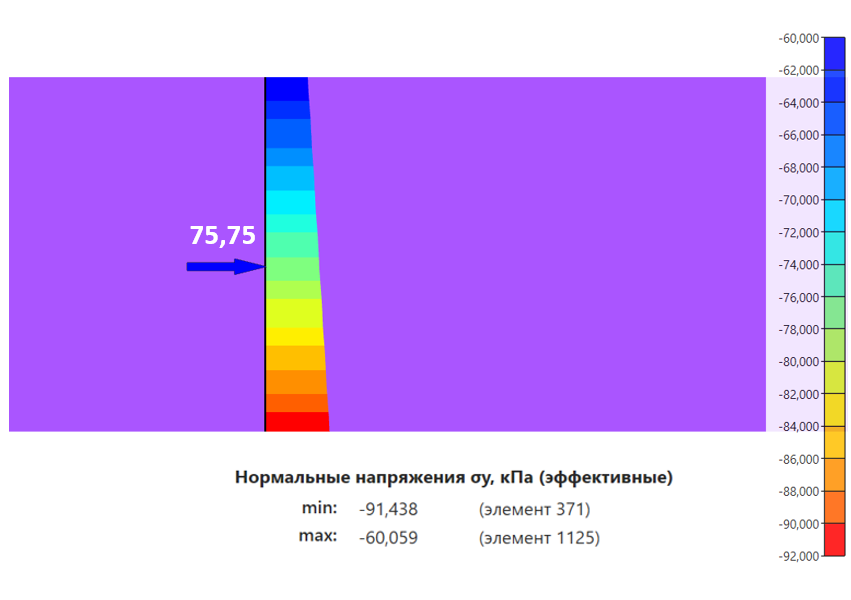

Рис. 3.1.2
Эпюра эффективных вертикальных напряжений
в слое глины на начальной стадии

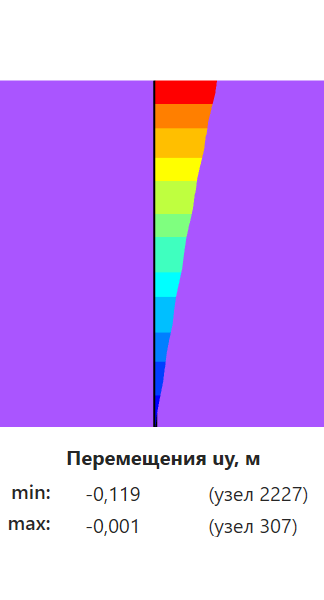

Рис. 3.1.3
Результаты расчётов сжимаемости среднего слоя
для Случая 1
Случай 2. Переуплотнённое состояние, заданное через POP
Эталонное решение
Во втором случае исследуемому слою глины задается переуплотнённое состояние с помощью эквивалентной нагрузки (параметр POP). Параметры нелинейной сжимаемости грунта λ* и κ* те же.
Давление предуплотнения, полученное по результатам компрессионных испытаний образцов хорошего качества, составляет σ_р = 150 кПа. Компрессионная кривая в полулогарифмических координатах показала перелом при давлении σ_р = 150 кПа, в то время как бытовые напряжения равны σ’v = 75,75 ≈ 76 кПа (рис. 3.1.4).
Тогда эквивалентная нагрузка составит:
POP = σ_p − σ'_v = 150 − 75,75 = 74,25 кПа
Аналитический расчёт осадки слоя глины с учётом переуплотнённого состояния выполняется по двухчленной зависимости:
S_гл(пу) = 2,3 / 2 ∙ κ* ∙ H_сл ∙ lg(σ_p / σ_zz') + 2,3 ∙ λ* ∙ H_сл ∙ lg((σ_zz' + ∆σ') / σ_p)
S_гл(пу) = 2,3 / 2 ∙ 0,01 ∙ H_сл ∙ lg(150 / 75,75) + 2,3 ∙ 0,04 ∙ H_сл ∙ lg((75,75 + 100) / 150) = 0,0119 + 0,0222 ≈ 0,0341 м

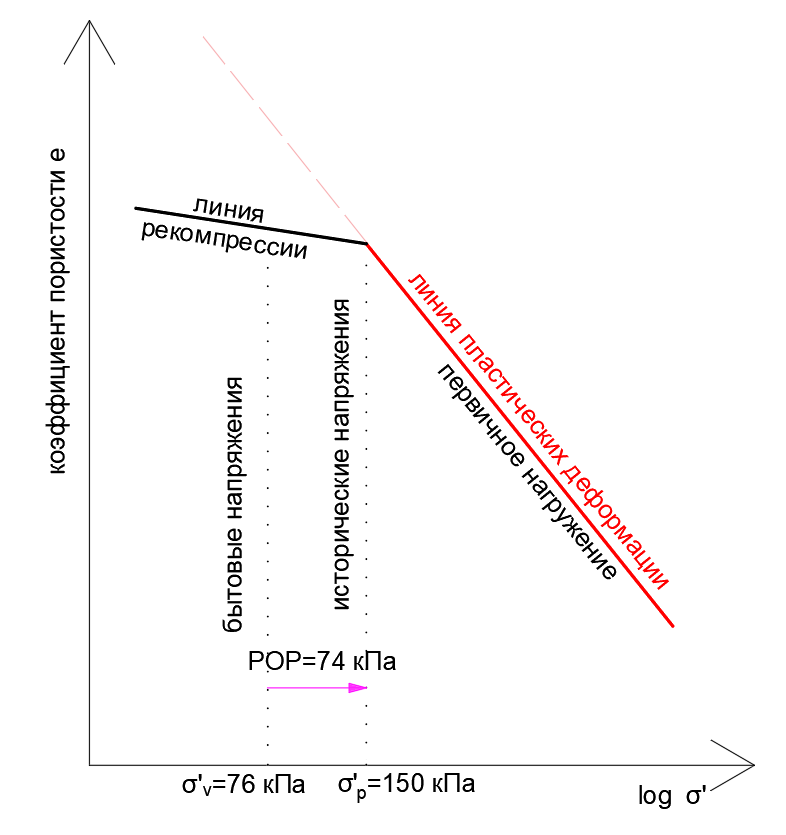

Рис. 3.1.4
Компрессионная кривая в полулогарифмических координатах
Результаты в SiO 2D
Величина эквивалентной нагрузки задаётся в параметрах модели в разделе «Природное напряжённое состояние» (рис. 3.1.5.1)
Результат расчётов сжимаемости среднего слоя в SiO 2D для Случая 2 в виде вертикальной эпюры вертикальных перемещений показан на рис. 3.1.5.2.
S_гл(2) = 0,0349 − 0,0004 = 0,0345 м

Рис. 3.1.5.1
Природное напряжённое состояние
для Случая 2

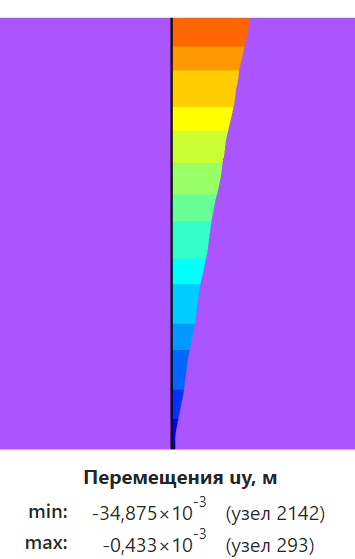

Рис. 3.1.5.2
Результаты расчётов сжимаемости среднего слоя
для Случая 2
Случай 3. Переуплотнённое состояние, заданное через OCR
Эталонное решение
На основании результатов компрессионного испытания (рис. 3.1.4) определено значение коэффициента переуплотнения OCR:
OCR = σ'_p / σ'_v = 150 / 75,75 = 1,98
Это состояние переуплотнения идентично состоянию в Случае 2 и отличается лишь способом задания, поэтому аналитически рассчитанная осадка в Случае 3 также равна:
S_гл(пу) ≈ 0,0341 м
Результаты в SiO 2D
Коэффициент переуплотнения задаётся в параметрах природного напряжённого состояния (рис. 3.1.6.1)
Величина осадки слоя глины определится как разница между вертикальными перемещениями кровли и подошвы слоя:
S_гл(3) = 0,0350 − 0,0004 = 0,0346 м

Рис. 3.1.6.1
Коэффициент переуплотнения задаётся в параметрах природного напряжённого состояния
для Случая 3

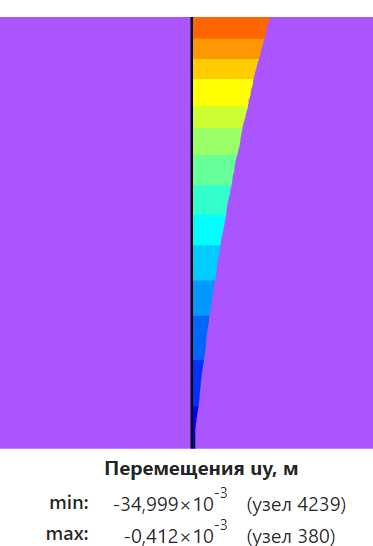

Рис. 3.1.6.3
Результаты расчётов сжимаемости среднего слоя
для Случая 3
Выводы
Способы задания переуплотнённого состояния могут быть различными. Это зависит от имеющихся данных, особенно от распределения параметров переуплотнения (OCR / σ_р) по глубине. При правильной постановке задачи и корректном сопоставлении данных результаты расчётов в разных программах или сравнение с ручным счётом должны иметь удовлетворительную сходимость.
Случай | Параметр для сравнения | SiO 2D | Эталонное решение | Относительная погрешность, % | |
1 | S_гл, м | 0,1180 | 0,1177 | 0,25 | |
2 | S_гл, м | 0,0345 | 0,0341 | 1,17 | |
3 | S_гл, м | 0,0346 | 0,0341 | 1,47 |
Примечание
