Осадка под подошвой фундамента

В задаче моделируется осадка под гибким фундаментом для проверки корректности расчёта напряжённо-деформированного состояния с помощью модели компрессионного сжатия, а также анализа корректности воссоздания природного (переуплотнённого) напряжённого состояния в SiO 2D. Выполняется кросс-верификация с программным комплексом PLAXIS 2D.

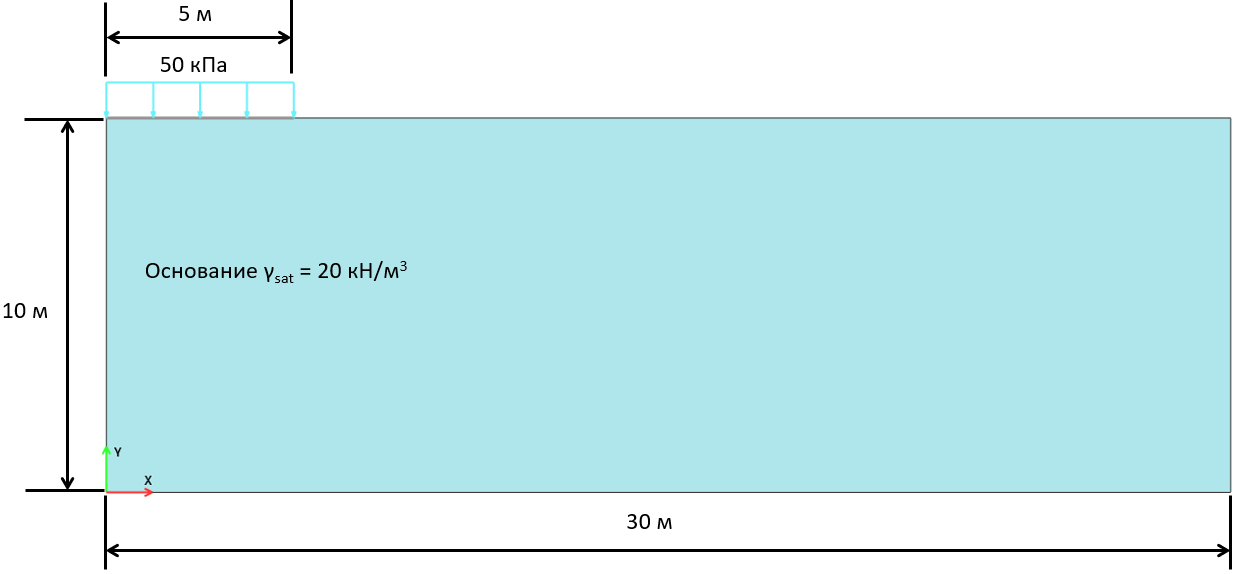

Рис. 3.2.1

Расчётная схема

Геометрия
d = 10 мвысота модели
b = 30 мширина модели
Нагрузка
p = 50 кПаинтенсивность
l = 5 мширина распределения

Свойства материалов

Модель компрессионного сжатия (объёмной сжимаемости)

ПараметрЗначениеНаименование
1γ_unsat 20,0 кН/м³удельный вес в неводонасыщенном состоянии
2γ_sat 20,0 кН/м³удельный вес в водонасыщенном состоянии
3e_init0,5коэффициент начальной пористости
4λ* 0,03модифицированный коэффициент объёмной сжимаемости
5κ* 0,006модифицированный коэффициент объёмного расширения/повторного сжатия
6ν_ur0,25коэффициент бокового расширения при разгрузке и повторном нагружении
7c10 кН/м²удельное сцепление
8φ12°угол внутреннего трения
9ψ угол дилатансии
10POP 50 кПаэквивалентная нагрузка (давление переуплотнения)

Стадии и типы расчётов

На начальной стадии используется K0-расчёт. На следующих стадиях активируются нагрузки: сначала на основание действует равномерно распределённая нагрузка 50 кПа, затем нагрузка увеличивается до 300 кПа для превышения несущей способности основания.

Стадии

СтадияОписание
0Начальная стадия, расчёт напряжений по К0
1Расчёт НДС (нагружение)
2Расчёт НДС (расчёт несущей способности основания при нагрузке 300 кПа)

Искомые параметры

ПараметрОписание
p, кН/м²
среднее напряжение
q, кН/м²девиаторное напряжение
u_y, м
вертикальное перемещение (осадка)
ΣM_stageдоля приложенного воздействия в долях от единицы или в процентах

Решение в PLAXIS 2D

Ниже приводятся результаты, полученные в PLAXIS 2D

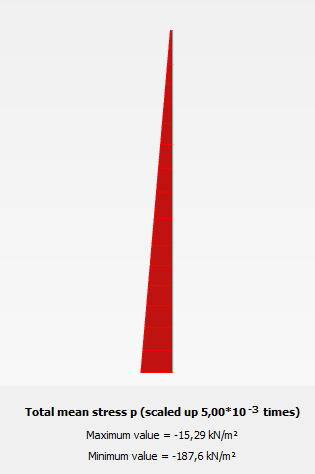

Рис. 3.2.2.1

Средние напряжения на начальной стадии в PLAXIS 2D

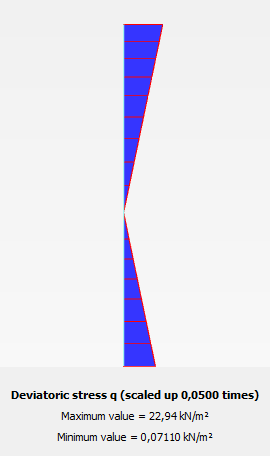

Рис. 3.2.2.2

Девиаторные напряжения на начальной стадии в PLAXIS 2D

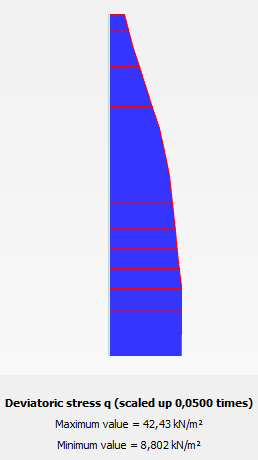

Рис. 3.2.3.1

Девиаторные напряжения на первой стадии в PLAXIS 2D

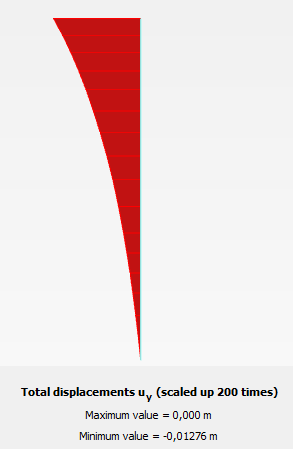

Рис. 3.2.3.2

Вертикальные перемещения на первой стадии в PLAXIS 2D

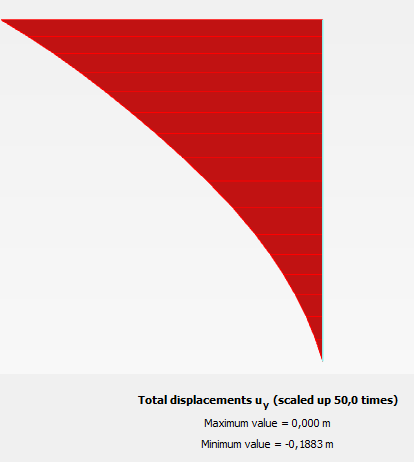

Рис. 3.2.4

Вертикальные перемещения на второй стадии в PLAXIS 2D

Рис. 3.2.5

Доля приложенной нагрузки на второй стадии в PLAXIS 2D

Результаты в SiO 2D

Ниже приводятся результаты, полученные в SiO 2D.

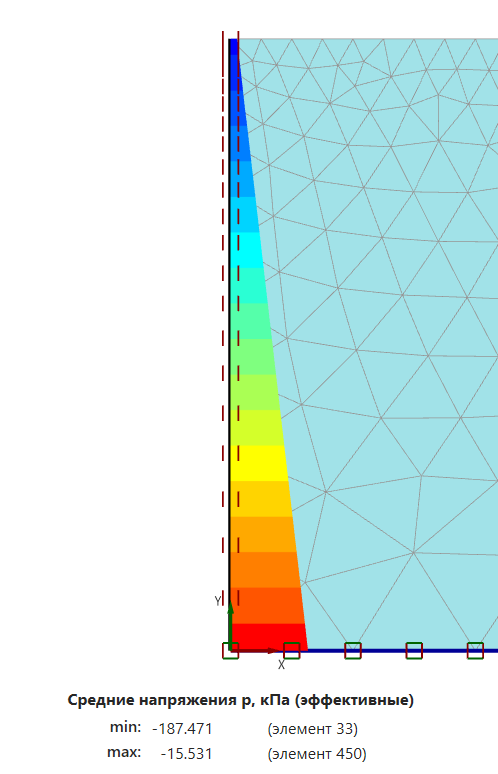

Рис. 3.2.2.1

Средние напряжения на начальной стадии в SiO 2D

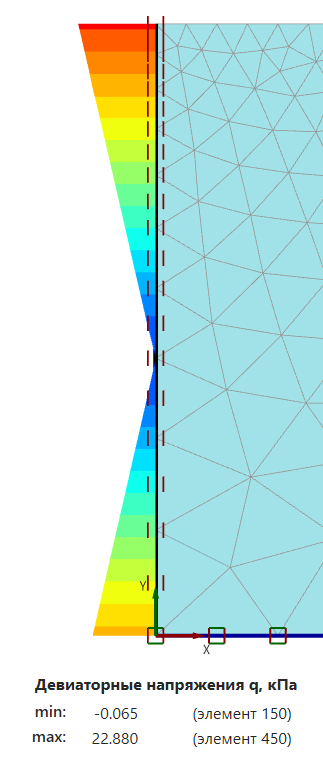

Рис. 3.2.2.2

Девиаторные напряжения на начальной стадии в SiO 2D

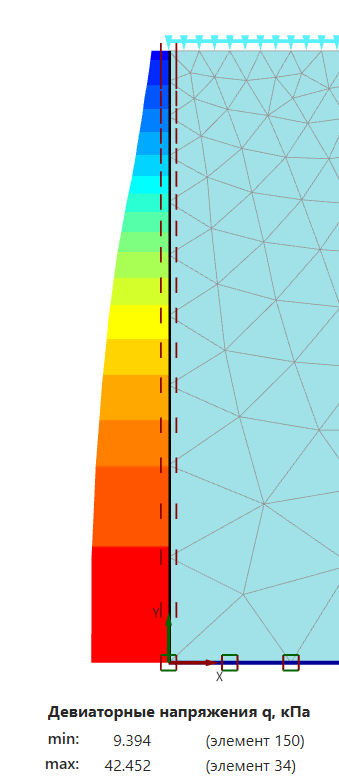

Рис. 3.2.3.1

Девиаторные напряжения на первой стадии в SiO 2D

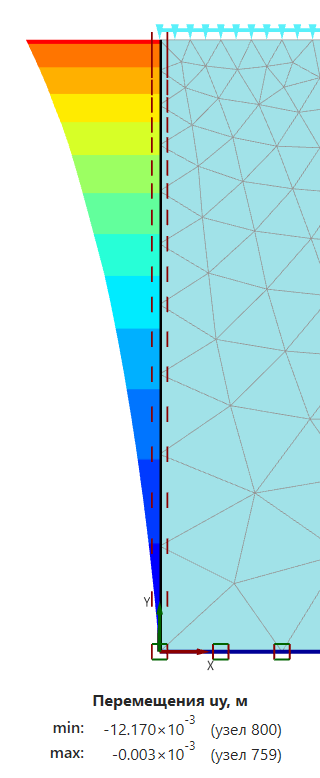

Рис. 3.2.3.2

Вертикальные перемещения на первой стадии в SiO 2D

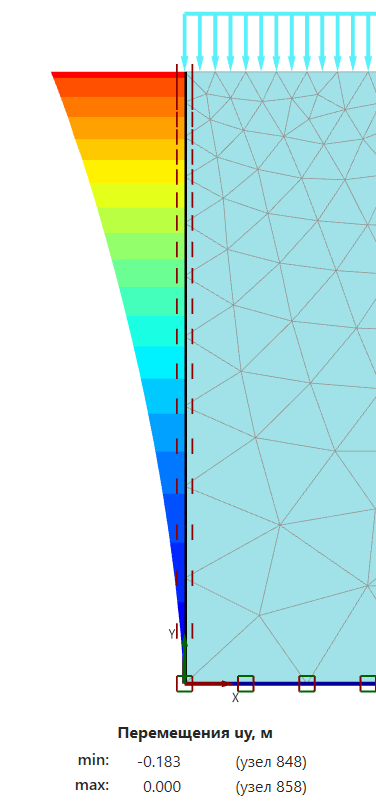

Рис. 3.2.4

Вертикальные перемещения на второй стадии в SiO 2D

Рис. 3.2.5

Доля приложенной нагрузки на второй стадии в SiO 2D

Выводы

Результаты, полученные в SiO 2D и в PLAXIS 2D, хорошо сходятся, обеспечивая максимальную относительную погрешность по сравнению с решением в PLAXIS 2D, равную 4,69%.
СтадияПараметр
для сравнения
SiO 2DPLAXIS 2DОтносительная
погрешность, %
0p, кН/м²
−187,47−187,600,07
0q, кН/м²
22,8822,940,26
1q, кН/м²42,4542,430,05
1u_y, м −0,0122−0,01284,69
2u_y, м −0,1830−0,18832,81
2ΣM_stage0,36700,37692,63

Примечание

Результаты, представленные в отчёте, могут незначительно отличаться от результатов, полученных в других версиях программы.
