Осадка в ходе строительства дорожной насыпи

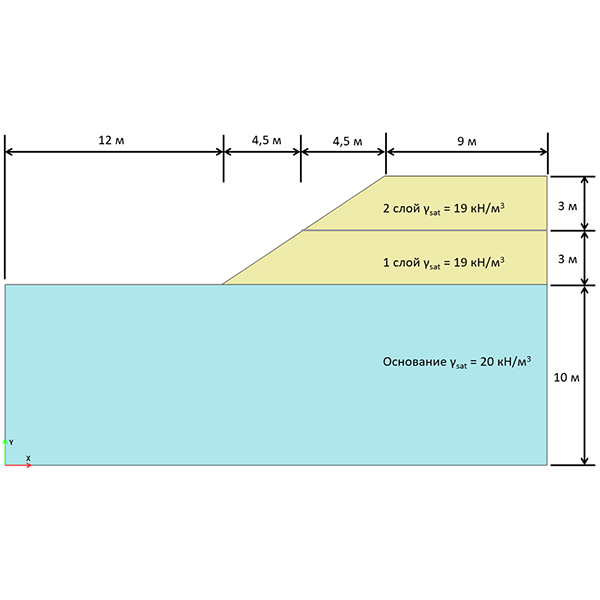

Рис. 3.3.1
Расчётная схема
Геометрия | ||
d = 16 м | высота модели | |
b = 30 м | ширина модели |
Свойства материалов
Модель компрессионного сжатия (объёмной сжимаемости)
№ | Параметр | Основание | Насыпь | Наименование | |
1 | γ_unsat | 20 кН/м³ | 19 кН/м³ | удельный вес в неводонасыщенном состоянии | |
2 | γ_sat | 20 кН/м³ | 19 кН/м³ | удельный вес в водонасыщенном состоянии | |
3 | e_init | 0,5 | 0,5 | коэффициент начальной пористости | |
4 | λ* | 0,030 | 0,020 | модифицированный коэффициент объёмной сжимаемости | |
5 | κ* | 0,006 | 0,003 | модифицированный коэффициент объёмного расширения/повторного сжатия | |
6 | ν_ur | 0,25 | 0,21 | коэффициент бокового расширения при разгрузке и повторном нагружении | |
7 | c | 10 кН/м² | 10 кН/м² | удельное сцепление | |
8 | φ | 12° | 20° | угол внутреннего трения | |
9 | ψ | 1° | 1° | угол дилатансии | |
10 | σ_cut-off | 0 кН/м² | 3 кН/м² | прочность на растяжение | |
11 | OCR | 2 | 1 | коэффициент переуплотнения |
Стадии и типы расчётов
На начальной стадии используется K0-расчёт. На следующих стадиях активируются кластеры насыпи по одному на стадию.
Стадии
Стадия | Описание | |
0 | Начальная стадия, расчёт напряжений по К0 | |
1 | Расчёт НДС (отсыпка первого слоя) | |
2 | Расчёт НДС (отсыпка второго слоя) |
Искомые параметры
Параметр | Описание | |
p, кН/м² | среднее напряжение | |
q, кН/м² | девиаторное напряжение | |
u_y, м | вертикальное перемещение (осадка) |
Решение в PLAXIS 2D

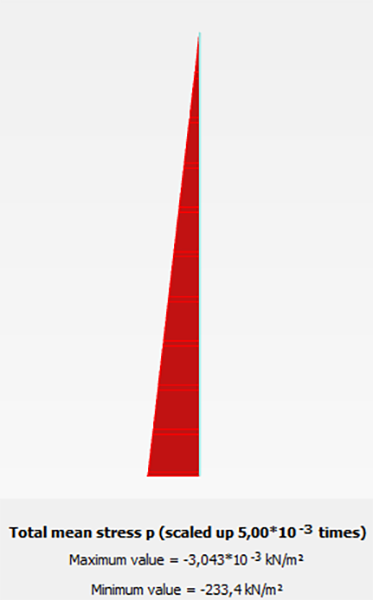

Рис. 3.3.2.1
Средние напряжения на начальной стадии в PLAXIS 2D

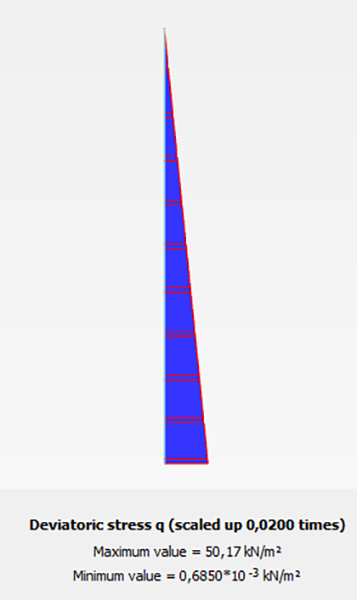

Рис. 3.3.2.2
Девиаторные напряжения на начальной стадии в PLAXIS 2D

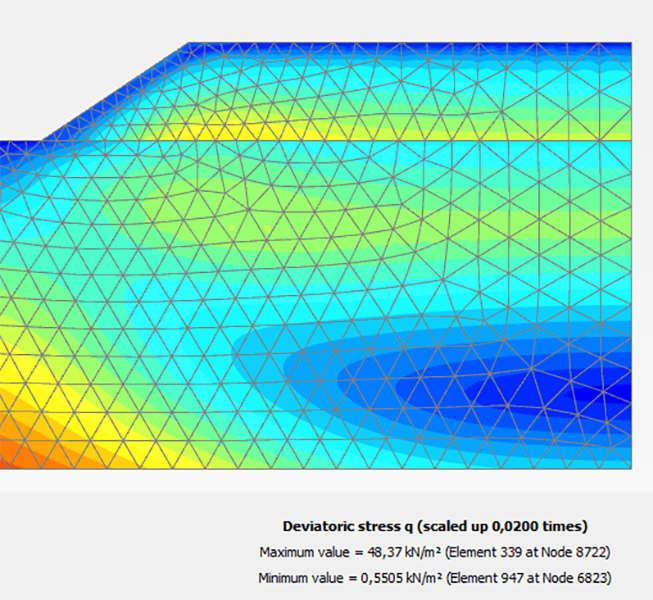

Рис. 3.3.3.1
Девиаторные напряжения на первой стадии в PLAXIS 2D

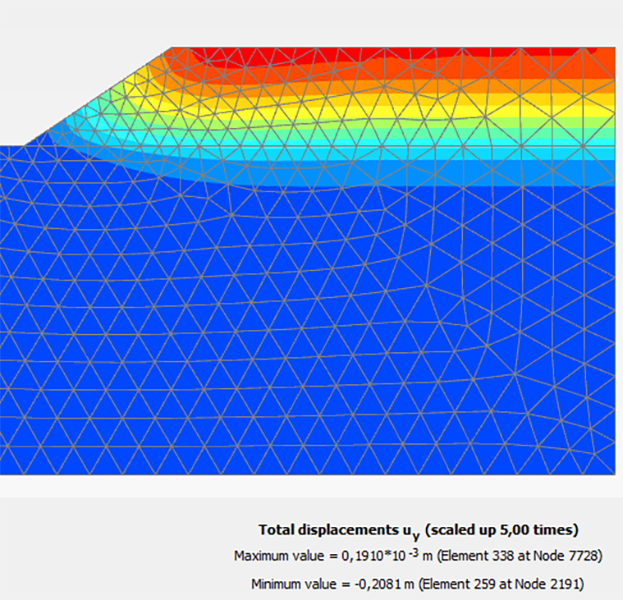

Рис. 3.3.3.2
Вертикальные перемещения на первой стадии в PLAXIS 2D

Рис. 3.3.3.2
Вертикальные перемещения на второй стадии в PLAXIS 2D

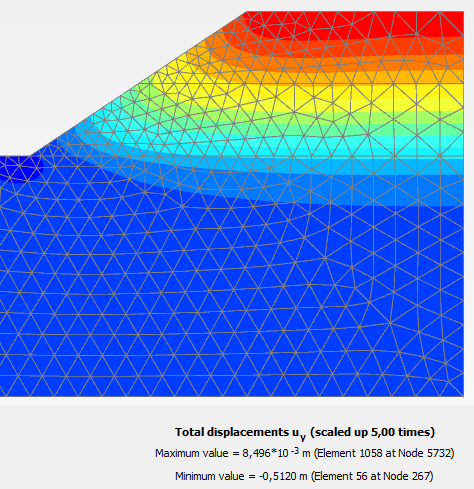

Рис. 3.3.4.2
Вертикальные перемещения на второй стадии в PLAXIS 2D
Результаты в SiO 2D
Ниже приводятся результаты, полученные в SiO 2D.

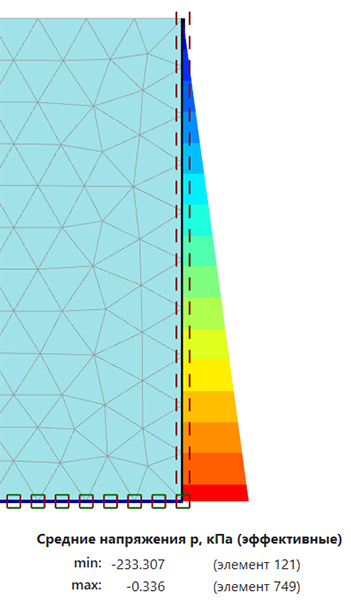

Рис. 3.3.5.1
Средние напряжения на начальной стадии в SiO 2D

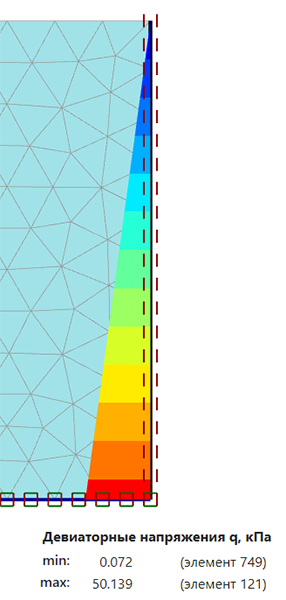

Рис. 3.3.5.2
Девиаторные напряжения на начальной стадии в SiO 2D

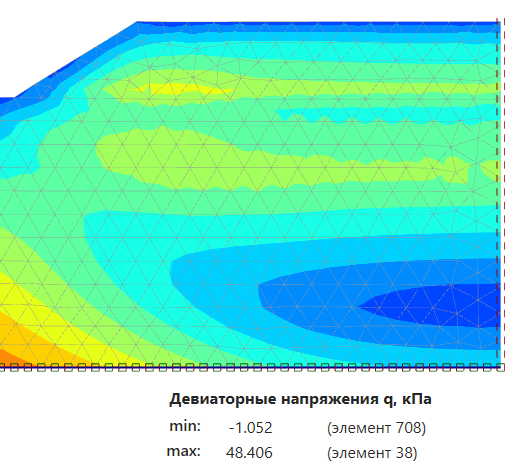

Рис. 3.3.6.1
Девиаторные напряжения на первой стадии в SiO 2D

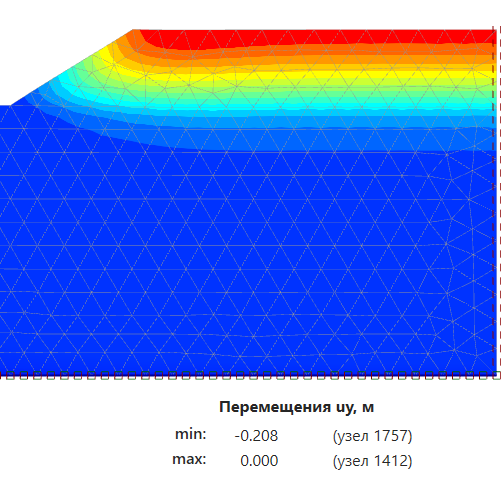

Рис. 3.3.6.2
Вертикальные перемещения на первой стадии в SiO 2D

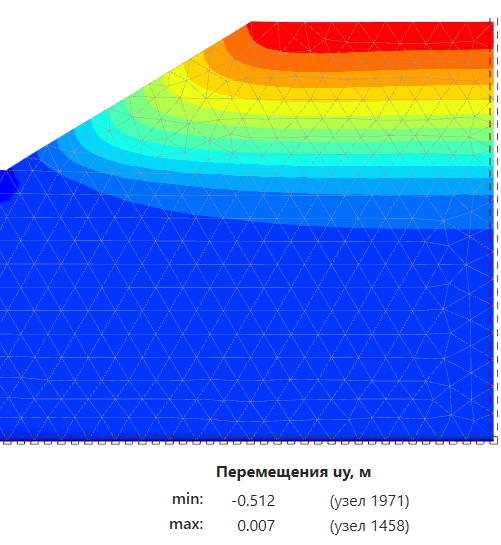

Рис. 3.3.7.2
Вертикальные перемещения на второй стадии в SiO 2D

Рис. 3.3.7.2
Вертикальные перемещения на второй стадии в SiO 2D
Сравнение результатов в PLAXIS 2D и в SiO 2D
Ниже для наглядности приводится сравнение некоторых результатов, полученных в PLAXIS 2D и SiO 2D.

Рис. 3.3.8.1
Девиаторные напряжения на первой стадии в PLAXIS 2D

Рис. 3.3.8.2
Девиаторные напряжения на первой стадии в SiO 2D

Рис. 3.3.9.1
Девиаторные напряжения на первой стадии в PLAXIS 2D

Рис. 3.3.9.2
Девиаторные напряжения на первой стадии в SiO 2D

Рис. 3.3.10.1
Вертикальные перемещения на первой стадии в PLAXIS 2D

Рис. 3.3.10.2
Вертикальные перемещения на первой стадии в SiO 2D

Рис. 3.3.11.1
Вертикальные перемещения на второй стадии в PLAXIS 2D

Рис. 3.3.11.2
Вертикальные перемещения на первой стадии в SiO 2D
Выводы

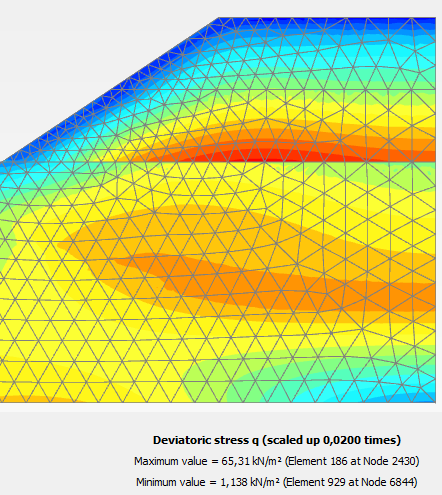

Стадия | Параметр для сравнения | SiO 2D | PLAXIS 2D | Относительная погрешность, % | |
0 | p, кН/м² | −233,31 | −233,40 | 0,04 | |
0 | q, кН/м² | 50,14 | 50,17 | 0,06 | |
1 | q, кН/м² | 48,41 | 48,37 | 0,08 | |
1 | u_y, м | −0,2080 | −0,2081 | 0,05 | |
2 | q, кН/м² | 66,14 | 65,31 | 1,27 | |
2 | u_y, м | −0,5120 | −0,5120 | 0,00 |
Примечание
